15-300W配置电源

博大提供15-300 可直接安装 DC to DC  转换器, 則高效率,高操作溫度,內置EMI class A/B filter, 高可靠度 …等特色，取得UL/EN/IEC 60950-1,62368-1, EN50155等相關安規認證，滿足客戶industrial / Telecom / railway / IPC …power選型應用或客規品訂製服務。
ꁆ ꁇ
넳 넲





系 列

输 出 功 率

输 入 电 压

（VDC）

输 出 电 压

（VDC）

隔 离 电 压

工 作 温 度

封 装 尺 寸

（mm)

 资 料 下 载

UFEC15W

15W

9.5~36
18~75

3.3,5,5.1,12,15
±5,±12,±15

1600VDC

-40~105°C

101.6×57.2×19.1
101.6×57.2×20.1

DFEC15W

15W

 9.5~36
18~75		 3.3,5,5.1,12,15
±5,±12,±15

1600VDC

-40~93°C

 124.7×57.6×24.0

DFED20

20W

9.5~18
18~36
36~75

 3.3,5,12,15
±12,±15

1600VDC

-40~92°C

 124.7×57.6×24.0

DFED20W 20W 9.5~36
18~75		 3.3,5,12,15
±12,±15		 1600VDC -40~99°C 124.7×57.6×24.0

URED20 20W 9.5~18
18~36
36~75		 3.3,5,12,15
±12,±15		 1600VDC -40~100°C 101.6×57.2×19.1
101.6×57.2×20.1

轨交应用

 URED20W 20W 9.5~36
18~75
43~160		 3.3,5,12,15
±12,±15		 2250VDC -40~105°C 101.6×57.2×19.1
101.6×57.2×20.1

轨交应用

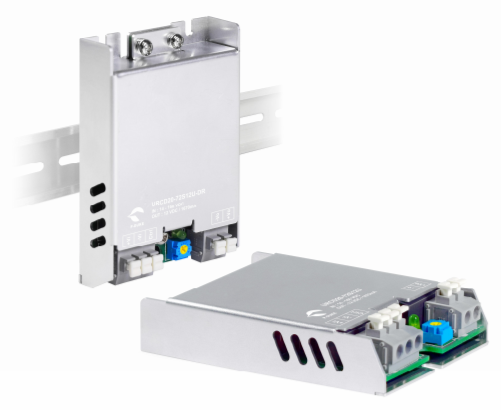

 URCD20U 20W 14~160 5,5.1,12,15,24
±12,±15		 3000VDC -40~100°C 83.8×57.2×21.0

UFED20 20W 9.5~18
18~36
36~75		 3.3,5,12,15
±12,±15		 1600VDC -40~100°C

101.6×57.2×19.1

101.6×57.2×20.1

UFED20W 20W 9.5~36
18~75

3.3,5,12,15
±5,±12,±15

 1600VDC -40~105°C

101.6×57.2×19.1

101.6×57.2×20.1

DFEC30 30W 9.5~18
18~36
36~75		 3.3,5,12,15,24,28
±5,±12,±15		 1600VDC -40~95°C 124.7×57.6×24.0

DFEC30W 30W

10~40

18~75

 3.3,5,12,15,24,28
±12,±15		 1600VDC -40~94°C 124.7×57.6×24.0

UFEC30 30W 9.5~18
18~36
36~75		 3.3,5,12,15,24,28
±12,±15		 1600VDC -40~100°C 101.6×57.2×19.1
101.6×57.2×20.1

UFEC30W 30W 10~40
18~75		 3.3,5,12,15,24,28
±12,±15		 1600VDC -40~100°C 101.6×57.2×19.1
101.6×57.2×20.1

UFEC40 40W 9.5~18
18~36
36~75

3.3,5,12,15,24,28
±12,±15

3.3/±12,3.3/±15

5/±12,5/±15

 1600VDC
3000VDC		 -40~100°C 101.6×57.2×19.1
101.6×57.2×20.1

UFEC40W 40W

9.5~36
18~75

3.3,5,12,15,24,28
±12,±15

 1600VDC -40~105°C 101.6×57.2×19.1
101.6×57.2×20.1

DFEC40 40W 9.5~18
18~36
36~75

3.3,5,12,15,24,28
±12,±15

3.3/±12,3.3/±15

5/±12,5/±15

 1600VDC -40~97°C 124.7×57.6×24.0

DFEC40W 40W 9.5~36
18~75		 3.3,5,12,15,24,28
±12,±15		 1600VDC -40~95°C 124.5×57.6×24.0

轨交应用

 UFED40W 40W

9.5~36
18~75

43~160

 3.3,5,12,15,24
±12,±15,±24		 1600VDC -40~95°C 101.6×57.2×19.1
101.6×57.2×20.1

UFEC60 60W 18~36
36~75		 3.3,5,12,15,24 1600VDC -40~105°C 101.6×57.2×19.1
101.6×57.2×20.1

DFEC60 60W 18~36
36~75		 3.3,5,12,15,24 1600VDC -40~99°C 124.5×57.6×24.0

轨交应用

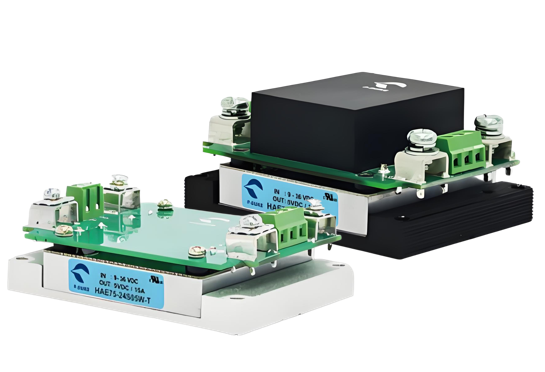

 HAE75W 75W

9~36
18~75

43~160

 3.3,5,12,15,24,28,48

3000VDC

3000VAC

 -40~105°C

85.0×61.0×29.6

85.0×61.0×40.5

HAE100 100W

9~18
18~36

36~75

 3.3,5,12,15,24,28,48 3000VDC -40~105°C

85.0×61.0×29.6

85.0×61.0×40.5

轨交应用

 HAE100W 100W

8.5~36
16.5~75

43~160

 3.3,5,12,15,24,28,48

3000VDC

3000VAC

 -40~105°C

85.0×61.0×29.6

85.0×61.0×40.5

HAE150 150W

8.5~22
16.5~36

33~75

 3.3,5,12,15,24,28,48,53 3000VDC -40~115°C

85.0×61.0×29.6

85.0×61.0×40.5

轨交应用

 HAE150W 150W

8.5~36
16.5~75

43~160

 3.3,5,12,15,24,28,48

3000VDC

3000VAC

 -40~115°C

85.0×61.0×29.6

85.0×61.0×40.5

轨交应用

 WAD150W
WAF150W		 150W 9~36
18~75
43~160		 12,15,24,28,48

2250VDC

3000VDC

 -40~100°C

98.0×65.0×17.0

HAE200 200W

8.5~22
16.5~36

33~75

 3.3,5,12,15,24,28,48,53 3000VDC -40~115°C

85.0×61.0×29.6

85.0×61.0×40.5

轨交应用

 HAE200W 200W

8.5~36
16.5~75

43~160

 3.3,5,12,15,24,28,48

3000VDC

3000VAC

 -40~115°C

85.0×61.0×29.6

85.0×61.0×40.5

轨交应用

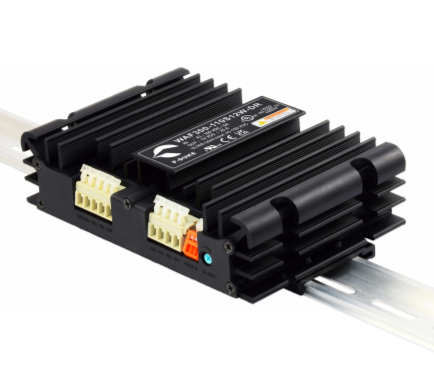

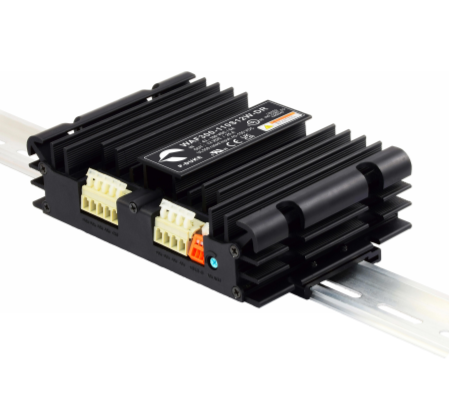

 WAF300W 300W 18~75
43~160		 12,15,24,28,48 3000VAC -40~100°C 152.4×101.5×38.6
